Pagtatasa ng kasalanan at paghawak ng kahon ng photovoltaic combiner

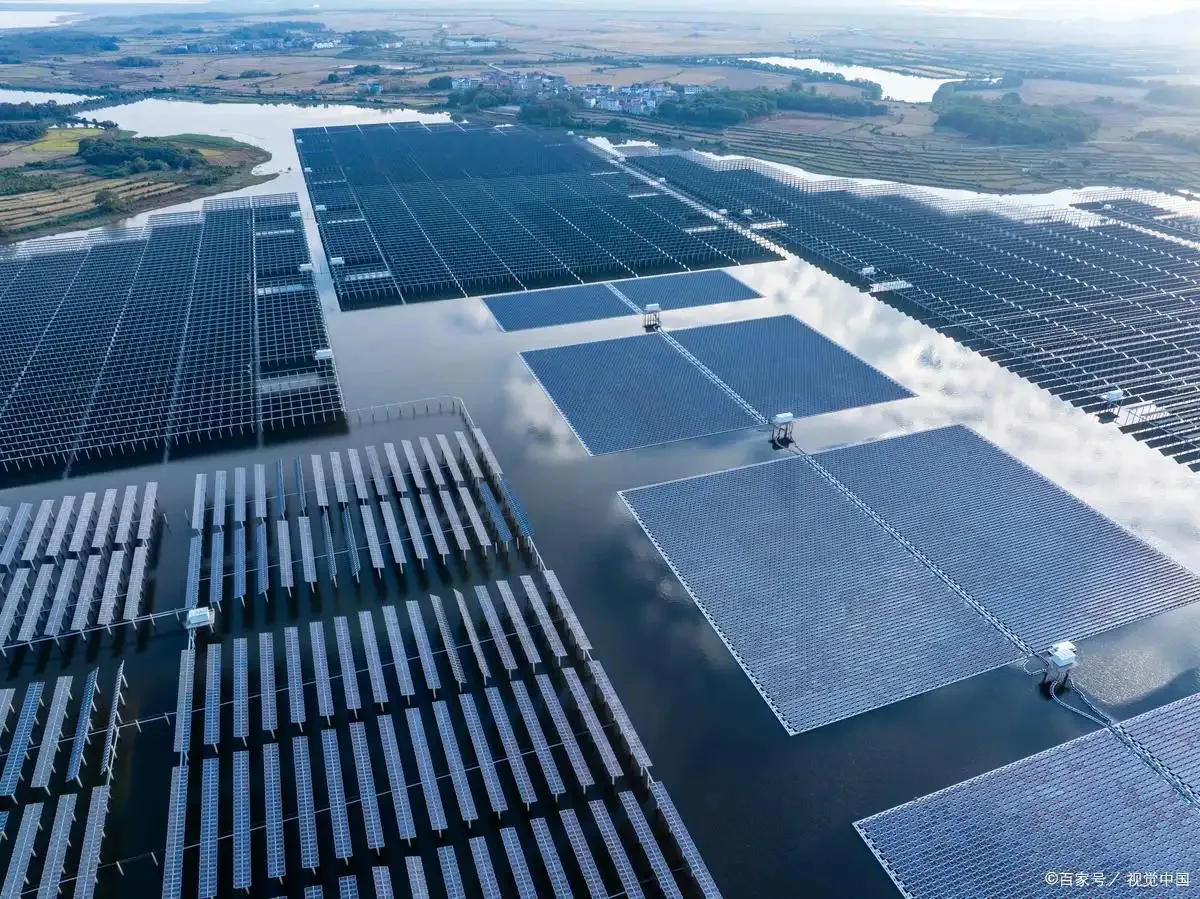

Bilang isang mahalagang sangkap ng modernong berdeng enerhiya, ang operasyon at pagpapanatili ng mga istasyon ng kuryente ng photovoltaic ay mahalaga. Bilang isang pangunahing kagamitan sa koryente sa mga halaman ng photovoltaic power, ang kahon ng combiner ay pinakamahalaga sa pang -araw -araw na operasyon at pagpapanatili.

Mga pangunahing pag -andar at istraktura ng kahon ng PV Combiner

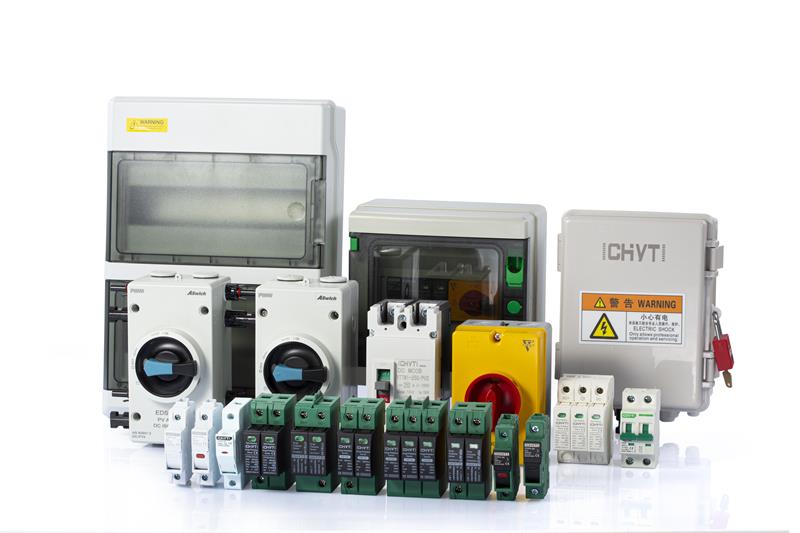

Ang pangunahing pag -andar ng isang kahon ng photovoltaic combiner ay upang mangolekta ng DC electrical energy mula sa maraming mga photovoltaic strings at ligtas na maipadala ito sa kasunod na mga cabinets ng pamamahagi ng DC o inverters sa pamamagitan ng mga proteksiyon na aparato tulad ng mga circuit breaker at mga aresto ng kidlat. Ang istraktura nito ay karaniwang nagsasama ng isang kahon ng shell, DC input terminal, proteksyon ng kidlat, DC circuit breaker, unit ng pagsubaybay, at mga wiring terminal.

Ang sumusunod ay isang diagram ng eskematiko ng panloob na istraktura ng kahon ng combiner:

◆ Box Shell:Ginawa ng hindi kinakalawang na asero o plastik na materyal, mayroon itong mahusay na pagbubuklod, paglaban sa kaagnasan, at pagwawaldas ng init. Ang antas ng proteksyon ay karaniwang umaabot sa IP65, na maaaring epektibong maiwasan ang alikabok at kahalumigmigan mula sa pagpasok.

◆ DC input terminal:Ang bawat kahon ng combiner ay may maraming mga port ng input, na naaayon sa pagtanggap ng mga alon mula sa iba't ibang mga string ng photovoltaic. Ang bawat port ay nilagyan ng mga konektor ng MC4 o dedikadong mga wiring terminal para sa madaling koneksyon ng string.

◆ Proteksyon ng kidlat:Itinayo sa Lightning Arrester, karaniwang isang Surge Protector (SPD) na partikular na idinisenyo para sa mga photovoltaics, ay ginagamit upang maiwasan ang overvoltage na dulot ng kidlat at protektahan ang system mula sa pinsala sa kidlat.

◆ DC circuit breaker:Ang bawat terminal ng pag -input ay nilagyan ng isang DC circuit breaker para sa labis na proteksyon. Kapag ang hindi normal na kasalukuyang (tulad ng maikling circuit o labis na karga) ay napansin, ang circuit ay awtomatikong na -disconnect upang maprotektahan ang kaligtasan ng mga photovoltaic module at system

◆ Mga terminal ng mga kable:Ang mga wiring terminal na may malinaw na mga marka sa loob ay maginhawa para sa mga tauhan ng pagpapanatili upang siyasatin at mag -troubleshoot.

Karaniwang pagsusuri ng kasalanan at istraktura ng kahon ng PV Combiner

◆ Pagtatasa ng madalas na tripping kababalaghan ng mga circuit breaker

Root sanhi ng pagsubaybay: Ang hindi pangkaraniwang bagay na ito ay maaaring dahil sa mga maikling koneksyon sa circuit sa pagitan ng mga string, pisikal na pinsala sa mga module ng photovoltaic, hindi tamang operasyon sa panahon ng mga kable, o ang system na sumailalim sa mga naglo -load na lampas sa saklaw ng disenyo nito.

Gabay sa Pagproseso: Ang unang hakbang ay upang ibukod ang apektadong circuit ng input, at pagkatapos ay gumamit ng isang multimeter upang tumpak na masukat ang bukas na boltahe ng circuit at maikling circuit na kasalukuyang may kaugnayan na photovoltaic string upang tumpak na hanapin ang hindi normal na sangkap. Kung walang malinaw na mga problema sa panahon ng paunang inspeksyon, kinakailangan na maingat na suriin ang mga cable na kumokonekta upang kumpirmahin kung ang pinsala sa pagkakabukod ay sanhi ng pag -iipon, pagsusuot, o panlabas na mga kadahilanan, na maaaring humantong sa mga pagkakamali sa saligan. Sa wakas, ang pagsusuri ng circuit breaker mismo, kabilang ang kung ang na -rate na kasalukuyang, boltahe at iba pang mga parameter ay tumutugma sa mga kinakailangan ng system, ay hindi maaaring balewalain. Kung kinakailangan, ang kapalit ay dapat isagawa upang matiyak ang matatag na operasyon ng system.

◆ Mga diskarte sa pagtugon para sa pagkabigo ng kidlat

Dahilan para sa kabiguan: Bilang isang pangunahing kagamitan para sa pagprotekta sa system mula sa mga welga ng kidlat at overvoltage, ang mga nag -aresto sa kidlat ay madalas na nabigo dahil sa direktang mga welga ng kidlat o panloob na overvoltage ng system.

Proseso: Regular na suriin ang katayuan ng window ng tagapagpahiwatig o LED light ng Lightning Arrester ay isang epektibong paraan upang maiwasan ang pagkabigo. Kapag ang window ng tagapagpahiwatig ay nagiging pula o nawalan ng display, ipinapahiwatig nito na ang Lightning Arrester ay nasira at kailangang mapalitan kaagad upang maiwasan ang mga potensyal na panganib sa kaligtasan.

◆ Solusyon sa problema ng mataas na panloob na temperatura sa kahon ng combiner

Sanhi ng pagsusuri: Ang panloob na temperatura ng kahon ng combiner ay masyadong mataas, karaniwang dahil sa mga dayuhang bagay na humaharang sa mga butas ng dissipation ng init, labis na akumulasyon ng alikabok sa loob ng kahon, o sobrang pag -init ng mga elemento ng pag -init na sanhi ng labis na kasalukuyang.

Solusyon: Una, kinakailangan upang linisin ang bentilasyon at mga butas ng dissipation ng init ng kahon ng combiner upang matiyak ang hindi nababagabag na sirkulasyon ng hangin. Kasabay nito, suriin at alisin ang alikabok sa loob ng kahon upang mabawasan ang paglaban ng thermal. Kung ang problema ay hindi pa nalutas sa panimula, maaari itong isaalang -alang upang magdagdag ng isang fan ng paglamig o mai -optimize ang disenyo ng pagkakabukod ng kahon upang mabawasan ang epekto ng panlabas na kapaligiran sa temperatura sa loob ng kahon. Bilang karagdagan, kinakailangan upang masubaybayan ang mapagkukunan ng labis na kasalukuyang at ayusin o ayusin ang mga kaugnay na mga sangkap upang matiyak na ang kasalukuyang system ay nasa loob ng isang ligtas na saklaw.

◆ Cable joint overheating problema sa paghawak

Pagsusuri ng Dahilan: Ang sobrang init ng mga kasukasuan ng cable ay higit sa lahat dahil sa hindi magandang pakikipag -ugnay, na pinatataas ang paglaban ng contact at bumubuo ng isang malaking halaga ng init.

Mungkahi para sa paghawak: Gumamit ng isang infrared thermal imager upang regular na subaybayan ang temperatura ng mga kasukasuan ng cable sa loob at labas ng kahon ng combiner. Kapag natagpuan ang hindi normal na mga puntos ng mataas na temperatura, ang mga nauugnay na circuit ay dapat na agad na maputol upang maiwasan ang mga aksidente sa sunog. Kasabay nito, suriin ang kondisyon ng pangkabit ng sobrang init na pinagsamang, at kung kinakailangan, muling gawin ang magkasanib na o palitan ang mga nasirang bahagi upang matiyak ang mahusay na pakikipag -ugnay at kondaktibiti ng magkasanib.

Fault Prevention and Maintenance Structure para sa PV Combiner Box

◆ Regular na plano sa inspeksyon

Bumuo ng isang detalyadong plano sa pag -iinspeksyon, kabilang ang mga tseke sa kaligtasan ng kuryente, paglilinis at pagpapanatili, pagsubok sa pagganap, atbp, upang matiyak na ang lahat ng mga aspeto ay isinasagawa ayon sa plano.

◆ Pag -aayos ng kakayahang umangkop sa kapaligiran

Ang mga kaukulang hakbang ay dapat gawin para sa iba't ibang mga kondisyon ng klimatiko, tulad ng pagpapalakas ng kahalumigmigan-patunay at mga hakbang sa pagwawaldas ng init sa mataas na temperatura at maulan na lugar, pagtaas ng dalas ng paglilinis sa mga lugar na may malalaking sandstorm, at pagbabawas ng sagabal at pagsusuot.

◆ Mga ekstrang bahagi ng pamamahala at imbentaryo

Panatilihin ang mga kinakailangang ekstrang bahagi ng imbentaryo, lalo na ang mga masugatang bahagi tulad ng mga circuit breaker, mga inaresto ng kidlat, konektor, atbp, upang matiyak ang mabilis na kapalit sa kaso ng pagkabigo at bawasan ang downtime

◆ Teknikal na pagsasanay at pagpapalitan

Ayusin ang Operation and Maintenance Team upang lumahok sa propesyonal na pagsasanay, ibahagi ang pinakabagong mga teknolohiya ng operasyon at pagpapanatili at mga kaso ng kasalanan, at mapahusay ang pangkalahatang antas ng kasanayan at mga kakayahan sa pagtugon sa emerhensiya ng koponan.

◆ Regular na inspeksyon at paglilinis

Inirerekomenda na linisin ang panlabas ng kahon ng combiner tuwing tatlong buwan hanggang anim na buwan upang alisin ang alikabok at dumi, at panatilihin ang mga butas ng dissipation ng init na hindi nababagabag; Kasabay nito, suriin ang pagbubuklod ng kahon upang matiyak na walang paglusot ng singaw ng tubig.

◆ Pagsubok sa Pagganap ng Elektriko

Hindi bababa sa isang beses sa isang taon, magsagawa ng isang komprehensibong pagsubok sa pagganap ng elektrikal, kabilang ang pagsukat ng boltahe at kasalukuyang ng bawat circuit ng pag -input upang matiyak na normal sila, sinusuri ang katayuan ng pagtatrabaho ng mga circuit breaker at mga aresto sa kidlat, at tinitiyak ang katatagan ng mga koneksyon sa module ng komunikasyon.

◆ Proteksyon ng Kidlat at Pagkumpirma sa Saligan

Regular na i -verify ang pagiging epektibo ng sistema ng proteksyon ng kidlat, suriin ang indikasyon ng katayuan ng Lightning Arrester, at magsagawa ng pagsubok sa proteksyon ng kidlat kung kinakailangan; Kasabay nito, tiyakin na ang pagpapatuloy ng saligan at saligan ng paglaban ng kahon ng combiner ay nakakatugon sa mga kinakailangan.
