Mga Paraan ng Wiring ng 1P/2P/3P/4P DC Circuit Breaker sa UPS Power Supply Systems

Sa pagsasaayos ng mga sistema ng suplay ng kuryente ng UPS, ang mga circuit breaker ng DC ay gumaganap ng dalawahang pag-andar ng paghihiwalay at overcurrent na proteksyon para sa mga circuit ng baterya. Ang iba't ibang uri ng mga supply ng kuryente ng UPS ay tumutugma sa iba't ibang mga boltahe at agos na na-rate ng baterya, kaya nangangailangan ng adaptasyon ng mga DC circuit breaker na may iba't ibang bilang ng poste. Idetalye ng artikulong ito ang iba't ibang paraan ng mga wiring ng 1P/2P/3P/4P DC circuit breaker na inilapat sa mga UPS system.

1. Ang mga circuit breaker ay may mga karaniwang parameter kabilang ang na-rate na boltahe at kasalukuyang na-rate (para sa mga uri ng 1P). Kapag nabigo ang mga parameter na ito na matugunan ang boltahe at kasalukuyang kinakailangan ng baterya, ang operating voltage at current ay maaaring tumaas sa pamamagitan ng pagdaragdag ng bilang ng mga circuit breaker pole at paggamit ng mga series-parallel na configuration ng koneksyon. Sa partikular, ang serye na koneksyon ay nagpapataas ng boltahe habang ang parallel na koneksyon ay nagpapataas ng kasalukuyang.Dito, kumukuha kami ng isang na-rate na boltahe na 250V bilang isang halimbawa.

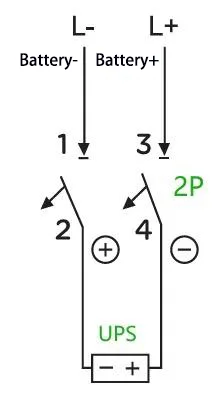

A:Halimbawa: Para sa isang UPS na may kapasidad na 40 kVA at may naka-rate na string ng baterya na 32 cell (equalizing charge voltage: 14 V × 32 = 448 V; mayroon ding mga baterya na may float charge voltage na 13.6 V lamang, na ginagamit dito para sa mga layuning paglalarawan lamang), ang maximum operating current ay kinakalkula bilang 40 kVA × 1.0 ÷ ÷ ÷ 3 ÷ 1. A (ipagpalagay na ang power factor ay 1.0, isang kahusayan na 90%, at isang UPS-set cut-off na boltahe na 10 V bawat cell). Sa kasong ito, sapat na ang isang 2P 500 V 200 A circuit breaker. Ang pamamaraan ng mga kable ay ang mga sumusunod:

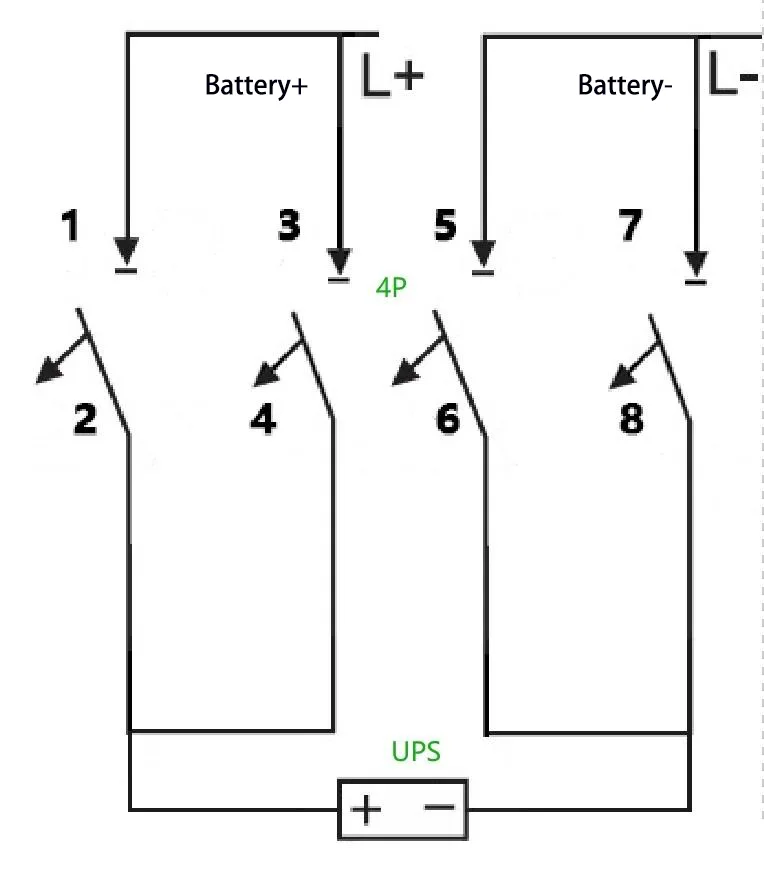

B:Paano kung 2P 500 V 100 A circuit breaker ang ginamit? Ang pangangailangang ito ay maaaring matupad gamit ang isang 4P circuit breaker—partikular, sa pamamagitan ng pagpaparis ng dalawang set ng 2P circuit breaker upang mapahusay ang kasalukuyang-carrying capacity. Ang pamamaraan ng mga kable ay ang mga sumusunod:

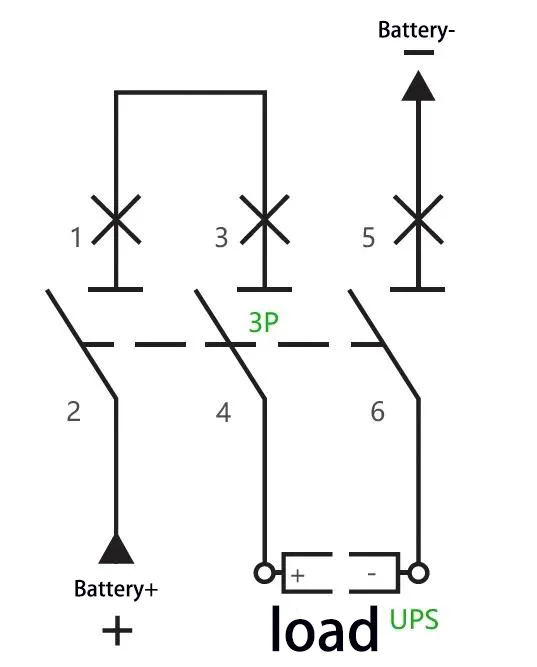

C:Halimbawa: Para sa isang UPS na may kapasidad na 40 kVA at isang naka-rate na string ng baterya na 40 mga cell (equalizing charge boltahe: 14 V × 40 = 560 V), ang maximum na operating kasalukuyang ay kinakalkula bilang 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. A 3P 7050 les ay maaaring gamitin sa circuit break nito. konektado sa serye. Ang pamamaraan ng mga kable ay ang mga sumusunod:

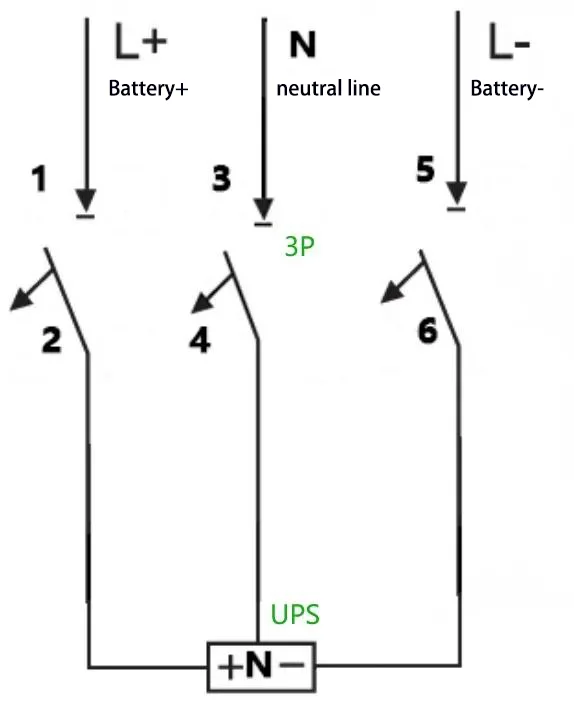

D:Halimbawa: Para sa isang UPS na may kapasidad na 40 kVA, isang naka-rate na string ng baterya na 32 na mga cell, at neutral na koneksyon ng wire (nagpapapantay sa boltahe ng charge: 14 V × 32 = 448 V, ibig sabihin, ±224 V), ang maximum na kasalukuyang operating ay kinakalkula bilang 40 kVA × 1.0 ÷ 90% ÷ 90% ÷ 10 A ÷ 3 9 P 200 Maaaring gamitin ang isang circuit breaker, at ang paraan ng mga kable ay ang mga sumusunod:

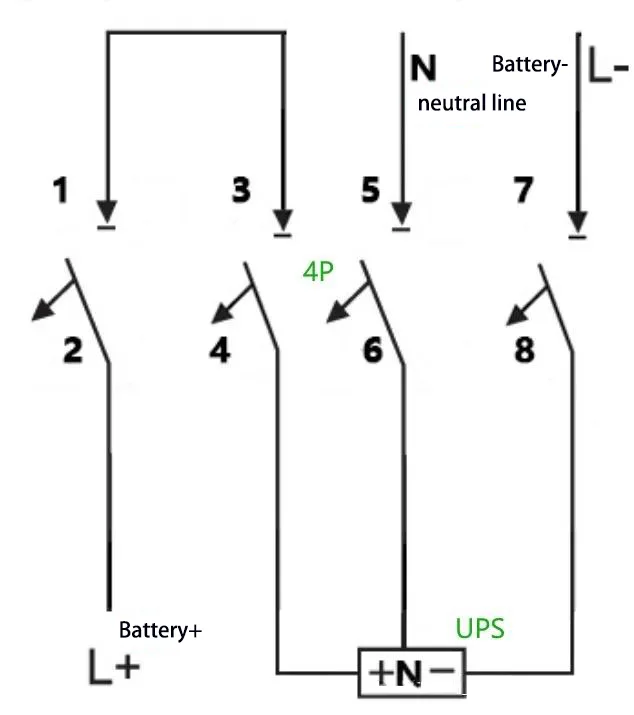

E:Halimbawa: Para sa isang UPS na may kapasidad na 40 kVA, isang naka-rate na string ng baterya na 40 mga cell, at neutral na koneksyon ng wire (nagpapapantay sa boltahe ng singil: 14 V × 40 = 560 V, ibig sabihin, ±280 V), ang maximum na kasalukuyang operating ay kinakalkula bilang 40 kVA × 1.0 ÷ 90% ÷ 90% ÷ 10 V ÷ 1 14 P. 150 Maaaring gamitin ang isang circuit breaker, na ang dalawa sa mga poste nito ay konektado sa serye. Ang pamamaraan ng mga kable ay ang mga sumusunod:
