Ipinapalagay Mo bang Isang AC Surge Protective Device ang Sakop sa Iyong Buong Gusali?

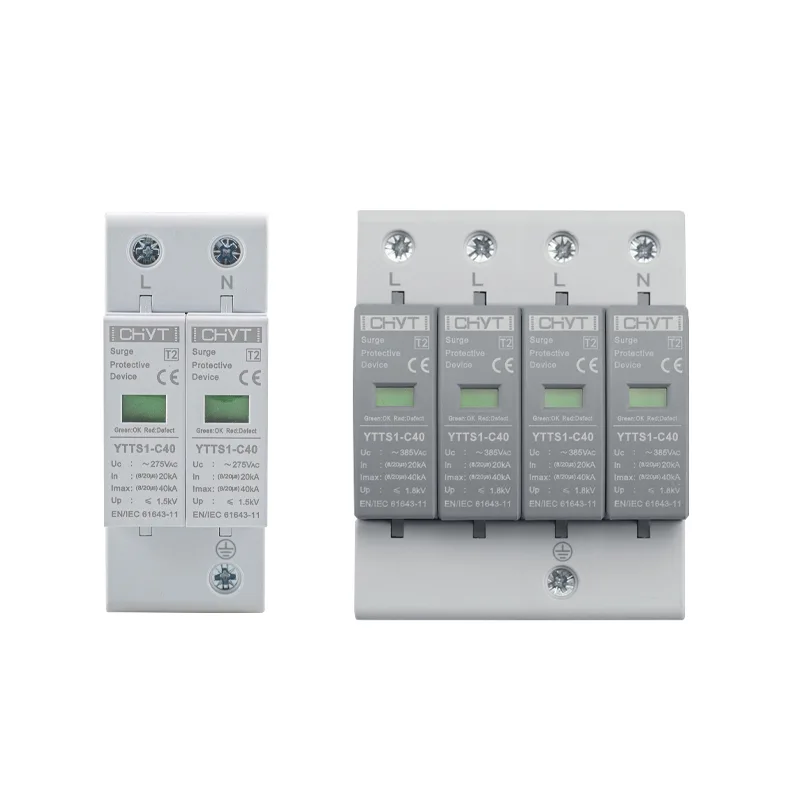

CHYTAC surge protective deviceipinapakita ng mga application kung bakit maaaring hindi sapat ang isang punto ng proteksyon para sa isang multi-level na gusali.

Ang surge ay hindi magalang na pumapasok sa isang gusali sa pamamagitan ng isang paunang natukoy na pinto. Ang kidlat, pagpapalit ng utility, pagsisimula at paghinto ng motor, o mga pagkakamali sa lokal na network ng kuryente ay maaaring magpasok ng lumilipas na overvoltage sa iba't ibang mga punto sa isang electrical installation. Sa sandaling pumasok ang isang surge sa isang gusali, ang mismong mga kable ay maaaring maging bahagi ng problema, na nagdadala ng lumilipas patungo sa sensitibong kagamitan.

Iyon ay nagtataas ng isang praktikal na tanong para sa pagpaplano ng electrical system: Maaari ba talagang maprotektahan ng isang AC surge protective device ang isang buong gusali?

Sa isang maliit na pag-install na may maikling cable run at limitadong kagamitan, maaaring magbigay ng kapaki-pakinabang na proteksyon ang isang device na nakaposisyon sa estratehikong posisyon. Sa isang mas malaking gusali, gayunpaman, ang pag-asa sa isang punto ng proteksyon ay maaaring mag-iwan ng mga downstream circuit na nakalantad.

Bakit Maaaring Hindi Sapat ang Isang Punto ng Proteksyon

Gumagana ang proteksyon ng surge sa pamamagitan ng paglihis ng labis na lumilipas na boltahe palayo sa kagamitan at patungo sa grounding system. Kung mas malapit ang proteksyon na aparato sa kagamitan na pinoprotektahan, mas madaling kontrolin ang boltahe na umaabot sa kagamitang iyon.

Nagiging mas kumplikado ito habang lumalaki ang isang gusali.

Isaalang-alang ang isang tatlong palapag na komersyal na gusali. Ang pangunahing distribution board ay maaaring matatagpuan sa ground floor, habang ang mga computer, HVAC controllers, lighting system, communication equipment at iba pang electronic load ay ipinamamahagi sa ilang palapag. Ang isang surge protective device na naka-install lamang sa pangunahing papasok na panel ay hindi maaaring awtomatikong alisin ang bawat lumilipas sa buong network ng kuryente.

Ang haba ng cable ay mahalaga dahil ang boltahe ay maaari pa ring bumuo sa mga konduktor sa panahon ng isang mabilis na lumilipas. Ang isang device na mahusay na gumaganap sa pasukan ng serbisyo ay maaaring mangailangan ng suporta mula sa karagdagang mga punto ng proteksyon sa mas malayong bahagi ng agos.

Ito ay isang dahilan kung bakit mas nauunawaan ang proteksyon ng surge bilang isang sistema sa halip na isang bahagi.

Kung Saan Maaaring Maglakbay ang Transient Overvoltage

Hindi lahat ng surge ay may parehong pinagmulan o landas. Ang isang direktang kaganapan sa kidlat ay isang posibilidad lamang. Ang pang-araw-araw na pagpapalit ng kuryente ay maaari ding lumikha ng mga lumilipas na kondisyon.

Kasama sa mga karaniwang mapagkukunan ang:

Ang isang lumilipas ay maaaring lumipat mula sa pangunahing sistema ng pamamahagi patungo sa mga circuit ng sangay. Kung ang sensitibong kagamitan ay matatagpuan sa ilang distansya mula sa pangunahing punto ng proteksyon, maaaring naaangkop ang karagdagang proteksyon.

Ang sumusunod na pinasimpleng view ay nakakatulong na ipaliwanag ang pagkakaiba:

Ang eksaktong pag-aayos ay nakasalalay sa disenyo ng elektrikal, sistema ng saligan, sensitivity ng kagamitan at mga naaangkop na kinakailangan sa pag-install.

Mahalaga ang Distansya sa Pagitan ng mga Panel

Ang isa sa mga pinakamadaling detalye na hindi mapapansin ay ang pisikal na distansya sa pagitan ng mga proteksyon na device at load.

Isipin ang isang malaking gusali na may pangunahing electrical panel sa isang seksyon at isang automation control cabinet sa isa pa. Kahit na ang dalawa ay konektado sa parehong sistema ng kuryente, hindi sila magkapareho sa kuryente sa panahon ng napakabilis na lumilipas.

Ang mas mahabang konduktor ay nagpapakilala ng impedance. Sa panahon ng isang surge event, maaari itong mag-ambag sa pagkakaiba ng boltahe sa pagitan ng punto kung saan naka-install ang proteksyon at ang punto kung saan nakakonekta ang kagamitan.

Hindi ito nangangahulugan na ang bawat outlet ay nangangailangan ng sarili nitong proteksyon na aparato. Sa halip, dapat sundin ng diskarte sa proteksyon ang istruktura ng sistema ng pamamahagi ng kuryente.

Para sa mga koponan sa pagkuha at engineering, ito ay isang mahalagang pagkakaiba. Ang tanong ay hindi lang dapat, "Ilang surge protective device ang kailangan?" Ang isang mas magandang tanong ay, "Nasaan ang mga punto kung saan maaaring pumasok, maglakbay at maabot ang mga sensitibong pagkarga?"

Ang Koordinasyon ay Mas Mahalaga Kaysa sa Pagdaragdag lamang ng Mga Device

Ang pag-install ng maraming surge protection device ay hindi awtomatikong gumagawa ng mas mahusay na system.

Kailangang magtulungan ang mga device na naka-install sa iba't ibang antas ng pamamahagi. Ang kanilang mga katangian, kakayahan sa paglabas, antas ng proteksyon ng boltahe at pag-aayos ng pag-install ay dapat isaalang-alang bilang bahagi ng kumpletong sistema ng kuryente.

Ang mahinang koordinasyon ay maaaring mabawasan ang pagiging epektibo ng pangkalahatang kaayusan. Sa kabaligtaran, ang mga yugto ng proteksyong nakaposisyon nang naaangkop ay maaaring hatiin ang gawain sa pagitan ng pangunahing lugar ng pamamahagi at mga downstream na circuit.

Ang isang karaniwang diskarte ay ang magtatag ng iba't ibang antas ng proteksyon:

Pangunahing Proteksyon

Ang papasok na serbisyong elektrikal ay ang unang pangunahing puntong dapat isaalang-alang. Tinutugunan ng proteksyon dito ang malaking lumilipas na enerhiya na pumapasok mula sa panlabas na network ng kuryente.

Pangalawang Pamamahagi ng Proteksyon

Kung ang isang gusali ay may hiwalay na mga panel ng pamamahagi, maaaring isaalang-alang ang karagdagang proteksyon. Ito ay partikular na nauugnay kapag ang cable run ay medyo mahaba o kapag ang mga downstream circuit ay naglalaman ng sensitibong mga kagamitang elektrikal.

Proteksyon sa Lokal na Kagamitan

Ang mga napaka-sensitibong system ay maaaring mangailangan ng proteksyon na mas malapit sa mismong kagamitan. Maaaring kabilang sa mga halimbawa ang mga electronic control system, kagamitan sa komunikasyon, mga device sa pagsubaybay at iba pang kagamitan na maaaring maapektuhan ng transient overvoltage.

Ang layunin ay hindi maglagay ng proteksyon sa lahat ng dako. Ito ay upang maiwasan ang isang surge mula sa paghahanap ng isang hindi protektadong landas sa kagamitan na mahalaga.

Ano ang Dapat Suriin Bago Pumili ng isangAC Surge Protective Device?

Ang gusali mismo ay nagbibigay ng marami sa mga pahiwatig na kailangan para sa pagpaplano ng proteksyon.

Ang isang kapaki-pakinabang na pagsusuri ay dapat isama ang configuration ng electrical system, nominal na boltahe, grounding arrangement, inaasahang surge environment, distribution structure at mga uri ng konektadong load.

Ito rin ay nagkakahalaga ng pagtukoy kung ang mga circuit ay umaabot sa labas o kumokonekta sa mga kagamitan na matatagpuan sa mga nakalantad na lugar. Ang ganitong mga koneksyon ay maaaring magbago nang malaki sa profile ng panganib.

Kabilang sa mga pangunahing tanong ang:

Sa pangkalahatan, mas kapaki-pakinabang ang mga pagsusuring ito kaysa sa pagpili ng device na nakabatay lamang sa nominal na boltahe o pisikal na hitsura.

Paano ang Tungkol sa Mga Gusali na May Solar Power System?

Ang sitwasyon ay nagiging mas kawili-wili kapag ang photovoltaic na kagamitan ay konektado sa gusali.

Ang mga pag-install ng solar ay maaaring magpakilala ng karagdagang mga daanan ng kuryente sa pagitan ng panlabas na kagamitan at panloob na mga sistema ng pamamahagi. Ang mga PV array, inverters, DC wiring at AC output circuit ay maaaring maging bahagi ng pangkalahatang talakayan sa proteksyon.

Ito ay partikular na mahalaga para sa mga gusaling may rooftop solar installation dahil ang PV equipment ay pisikal na mas malapit sa panlabas na pagkakalantad habang ang nabuong kapangyarihan sa huli ay kumokonekta sa electrical infrastructure ng gusali.

Samakatuwid, kailangang isaalang-alang ang AC-side surge protection kasama ng mas malawak na kaayusan sa proteksyon ng PV. Ang mga DC circuit breaker, DC isolator switch, DC surge protective device at iba pang photovoltaic protection component ay tumutugon sa iba't ibang bahagi ng system at hindi dapat ituring na maaaring palitan.

Para sa isang solar-equipped na gusali, ang pagsusuri lamang sa AC main panel ay makakapagbigay ng hindi kumpletong larawan.

Ang "Isang Device para sa Lahat" na Assumption

Ang pagkahumaling ng isang aparato ay naiintindihan. Ito ay mukhang mas simple, tumatagal ng mas kaunting espasyo at maaaring mabawasan ang bilang ng mga bahagi na kailangang i-coordinate.

Ngunit ang pagiging simple ng kuryente sa papel ay hindi palaging katumbas ng sapat na proteksyon sa larangan.

Ang isang compact na gusali na may maikli at tuwirang paraan ng pamamahagi ay maaaring may ibang mga kinakailangan mula sa isang factory, office complex, warehouse o multi-story na pasilidad na may ilang mga distribution board.

Ang tamang tanong samakatuwid ay hindi kung ang isang aparato ay maaaring maprotektahan ang isang gusali sa ilalim ng perpektong mga kondisyon. Ang mas kapaki-pakinabang na tanong ay kung ang pag-install ay nagbibigay ng sapat na proteksyon sa mga lokasyon kung saan maaaring makatotohanang lumitaw ang lumilipas na enerhiya.

Maaaring pigilan ng pagbabagong ito sa pananaw ang isang makatwirang plano ng proteksyon na maging masyadong umaasa sa isang punto ng proteksyon.

Mahalaga pa rin ang pag-install

Kahit na ang isang tamang napiling bahagi ng proteksyon ng surge ay maaaring gumanap nang hindi maganda kung hindi maayos na pinangangasiwaan ang pag-install.

Ang mga konduktor ng koneksyon ay dapat panatilihing maikli at ayusin ayon sa naaangkop na mga kinakailangan sa pag-install. Ang grounding at bonding ay pare-parehong mahalaga dahil ang surge current ay nangangailangan ng isang kontroladong landas palayo sa protektadong kagamitan.

Kailangan ding i-install ang device sa isang lokasyong naaangkop sa electrical function nito at iugnay sa upstream overcurrent na proteksyon kung kinakailangan.

Ang mga detalyeng ito ay madaling makaligtaan sa panahon ng pagpili ng bahagi dahil hindi ito lumalabas sa isang label ng produkto. Gayunpaman maaari silang magkaroon ng direktang epekto sa pagganap ng proteksyon sa totoong mundo.

Para sa kadahilanang ito, ang mga pagtutukoy ay dapat na suriin kasama ang de-koryenteng disenyo sa halip na ituring ang surge protective device bilang isang nakahiwalay na accessory.

Isang Praktikal na Paraan para Repasuhin ang Proteksyon sa Gusali

Para sa mga procurement team at electrical planner, ang isang simpleng tatlong hakbang na pagsusuri ay maaaring gawing mas malinaw ang proseso.

Una, mapa ang distribusyon ng kuryente. Tukuyin ang papasok na supply, mga pangunahing panel, mga sub-panel at pangunahing kagamitan.

Pangalawa, tukuyin ang mga punto ng pagkakalantad. Maghanap ng mga panlabas na koneksyon, mahabang cable run, pagkakalantad sa kidlat at kagamitan na may limitadong pagpapaubaya para sa lumilipas na boltahe.

Pangatlo, suriin ang koordinasyon ng proteksyon. Tukuyin kung sapat ang proteksyon sa pasukan ng serbisyo o kung kailangan ng mga karagdagang yugto sa ibaba ng agos.

Pinapadali din ng diskarteng ito na ihambing ang iba't ibang mga detalye nang hindi nakatuon lamang sa presyo o isang parameter ng kuryente.

Pangwakas na Takeaway

Ang isang gusali ay hindi kinakailangang magkaroon ng isang solong "surge entry point." Ang transient overvoltage ay maaaring lumipat sa iba't ibang bahagi ng isang electrical installation, at ang pagiging epektibo ng proteksyon ay depende sa lokasyon, mga wiring, grounding, sensitivity ng kagamitan at koordinasyon.

Para sa isang maliit at simpleng sistema ng kuryente, maaaring sapat ang isang madiskarteng naka-install na proteksyon na aparato. Ang mas malaki o mas kumplikadong mga pag-install ay madalas na nangangailangan ng isang layered na diskarte kung saan ang proteksyon ay nakaposisyon ayon sa istraktura at panganib ng electrical network.

Sa pagsusuri ng isangAC surge protective device, ang pinakamahalagang tanong ay hindi lamang kung gaano kalakas ang device, ngunit kung saan ito naka-install at kung anong bahagi ng electrical system ang inaasahang protektahan. Para sa mga photovoltaic installation, ang pagtatasa na ito ay dapat ding isama ang kaugnayan sa pagitan ng AC at DC na proteksyon.

Sa hanay ng produkto nito na sumasaklaw sa mga bahagi ng proteksyon ng AC at DC, kabilang ang AC surge protective device, DC circuit breaker, DC surge protective device, DC isolator switch, DC fuse at solar combiner box, nagbibigay ang Zhejiang Dabo Electric Co., Ltd. (CHYT) ng kapaki-pakinabang na konteksto ng produkto para sa pagsasaalang-alang sa proteksyon bilang bahagi ng kumpletong photovoltaic at electrical distribution system.
